Disse modellene har ingen ferdig løsning pr. i dag for å montere ryggekamera da den hvite kontakten i Connects2 CTSKI009.2 ikke støtter både ryggekamera og bevaring av original forsterker/lydpakke av en eller annen grunn.
Connects2 CAM-KI1-RTC er også veldig dyr, og det eneste man får brukt her er stepdown-konverteren. En slik får man langt rimeligere her f.eks: https://www.elutstyr.no/connect-c17010.html. Spenningen ligger på ca 6,5 volt på kursen som går fra radiokontakten bak til kameraet originalt.
Originalkontakt:
1 SPDIF_OUT+(Option: External AMP)
2 SPDIF_OUT-(Option: External AMP)
3 SPDIF_GND(Option: External AMP)
4 NC
5 NC
6 NAVI_VOICE+(Option: External AMP)
7 XM_AUDIO_R(Option: XM_Ready)
8 XM_AUDIO_L(Option: XM_Ready)
9 AMBIENT
10 NC
11 NC
12 MM_CAN_HIGH(Option: External AMP)

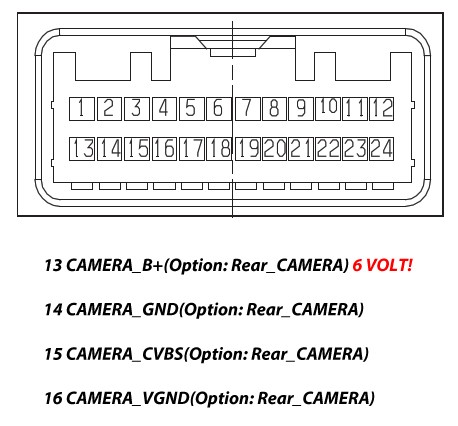

13 CAMERA_B+(Option: Rear_CAMERA)
HER SKAL KOBLES +6V UT FRA REVERSKURS NÅR MAN SETTER BILEN I REVER. REVERSKURS FINNER DU I ISO-KONTAKTEN FOR STRØM BAK KOBLET I ORIGINALRADIOEN. SETT I NY PIN ELLER KLIPP KABELEN OG SKJØT PÅ EN STEPDOWN KONVERTER SOM KONVERTERER 12V KURSEN I ISO-KONTAKTEN.
14 CAMERA_GND(Option: Rear_CAMERA)
JORD TIL KAMERA. KAN HENTES FRA RADIOENS CHASSIS ETC
15 CAMERA_CVBS(Option: Rear_CAMERA)
VIDEOSIGNAL I VIDEOKABEL (RCA)
16 CAMERA_VGND(Option: Rear_CAMERA)
JORD/SKJERM I VIDEOKABEL (RCA)
17 NC
18 NAVI_VOICE-(Option: External AMP)
19 XM_AUDIO_GND(Option: XM_Ready)
20 XM_POWER_GND(Option: XM_Ready)
21 XM_B+(Option: XM_Ready)
22 NC
23 CAN_GND(Option: External AMP)
24 MM_CAN_LOW(Option: External AMP)

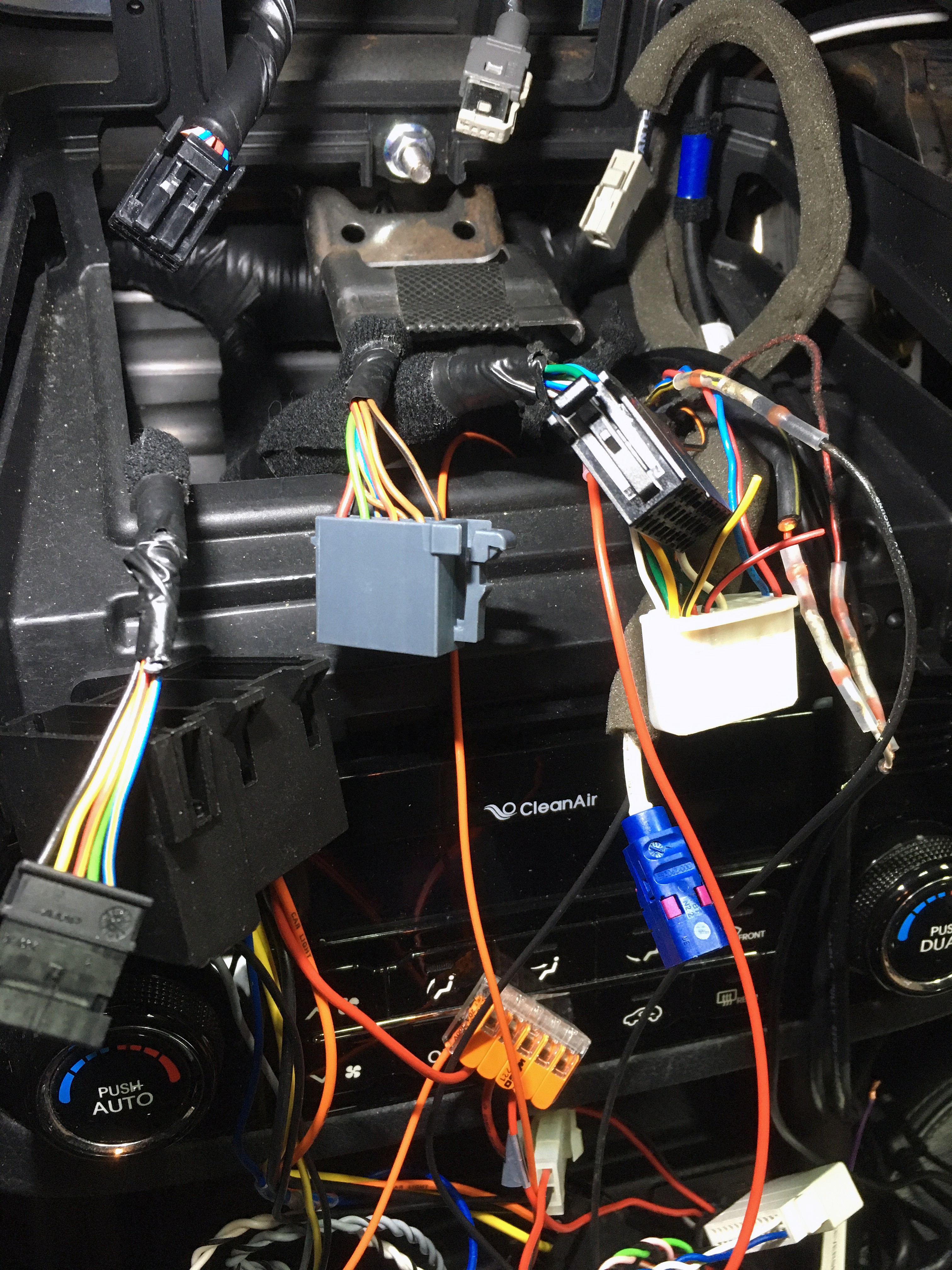

Den blå og hvite som er snurret er 12 og 24 CAN high og low.

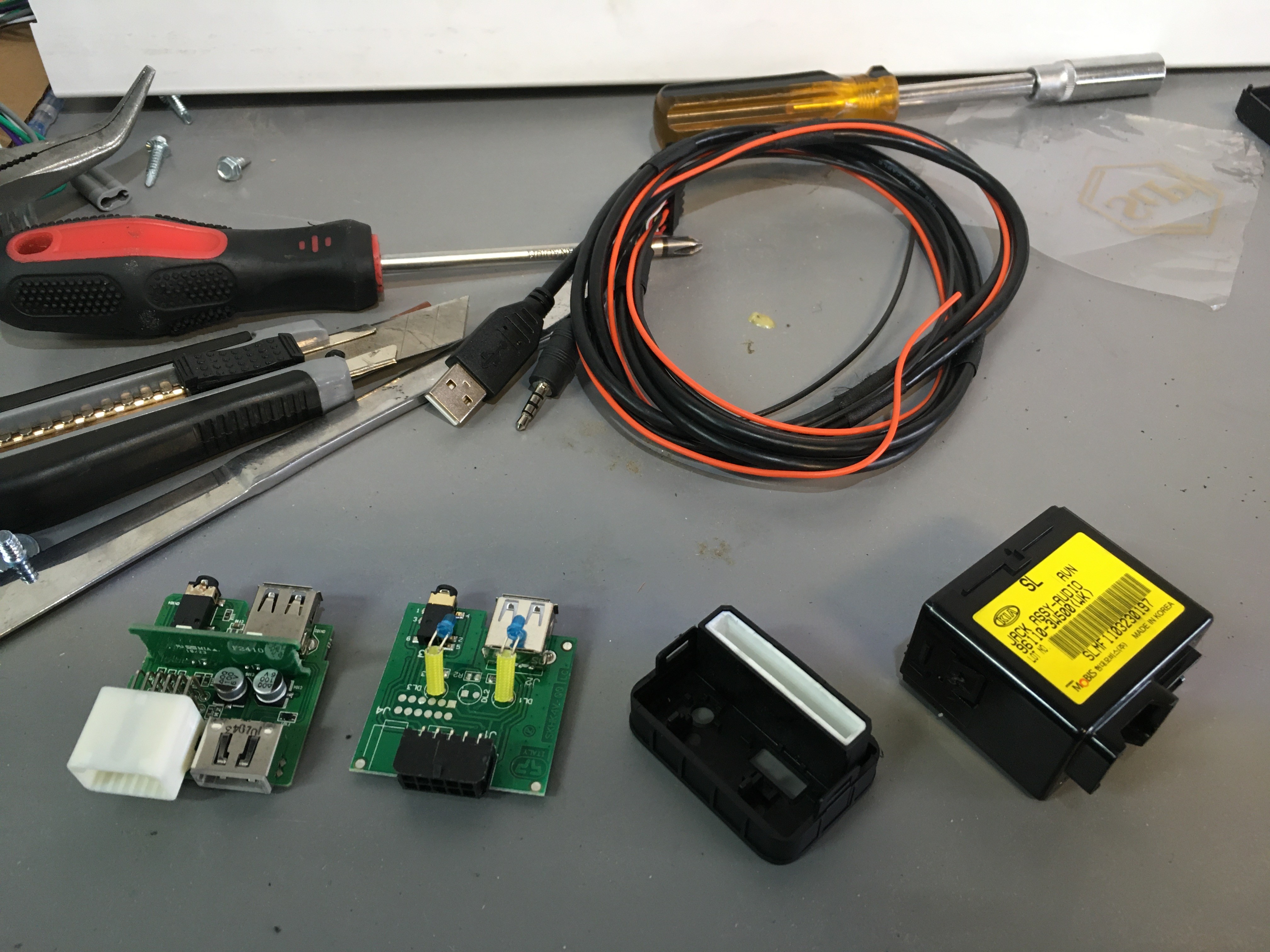

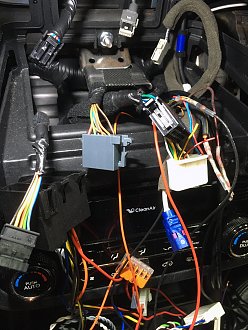

Bytte av PCB for å bevare original analog lydinngang (AUX) og USB er også en liten pain-in-the-ass. Sidedekslene som må fjernes på sidene av radioen sitter også veldig godt, så regn med minst 3 timer på installasjonen eller mer om du ikke har tatt samme typen bil tidligere.

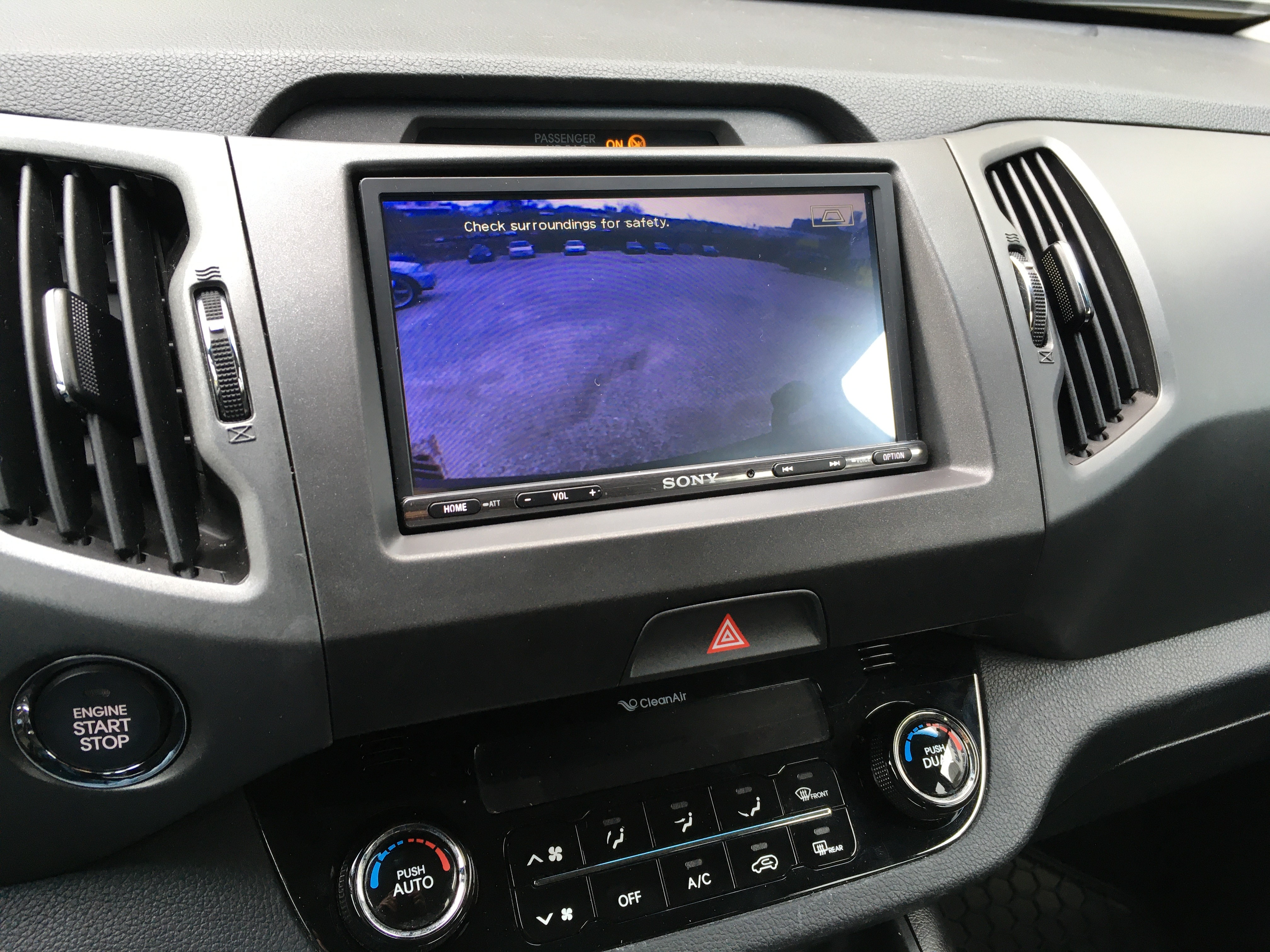

Ny radio ferdig montert med originalkamera vist på ny radio:
